FVE pro
rodinné
domy

#

MCore™

je reálná úspora energie a
záložní zdroj Vašeho provozu
s nejvyšší efektivitou.

Systém MCore™ je navržen tak, aby dokázal využít veškerou vyrobenou energii pro spotřebu domácnosti bez nežádoucích přetoků do distribuční sítě.

Vlastnosti
MCore™

#

Maximální využití
vyrobené energie 01

Systém je sestaven ze 3 výkonných měničů, dokáže plnohodnotně napájet každou fázi zvlášť a veškerá vyráběná energie tak může být spotřebovaná v domácnosti.

#

Nezávislost na
distribuční síti 02

Ostrovní měniče jsou konturovány pro provoz bez veřejné sítě, takže v případě dostatečné výroby energie, nebo kapacity baterie je systém na distribuci nezávislý.

#

Start
z nuly 03

Při dlouhodobém odpojení domácnosti od distribuční sítě je následně systém schopen nastartovat i ze stavu zcela vybitých baterií a začít tak dodávat energii do domácnosti.

#

Black out &
Back up 04

V případě selhání sítě převezme MCore™ napájení Vašeho RD nebo připojených zařízení. Toto je provedeno tak rychle, že elektronická zařízení budou fungovat bez přerušení (20ms).

#

Rozšiřitelnost
systému 05

Systém je připraven na zvýšení svého výkonu i kapacity rozšířením o panely a baterie.

#

Konfigurace
MCore™

Státní dotace na všechny varianty se odvíjí od kraje realizace FVE a to až do výše 225 000Kč.

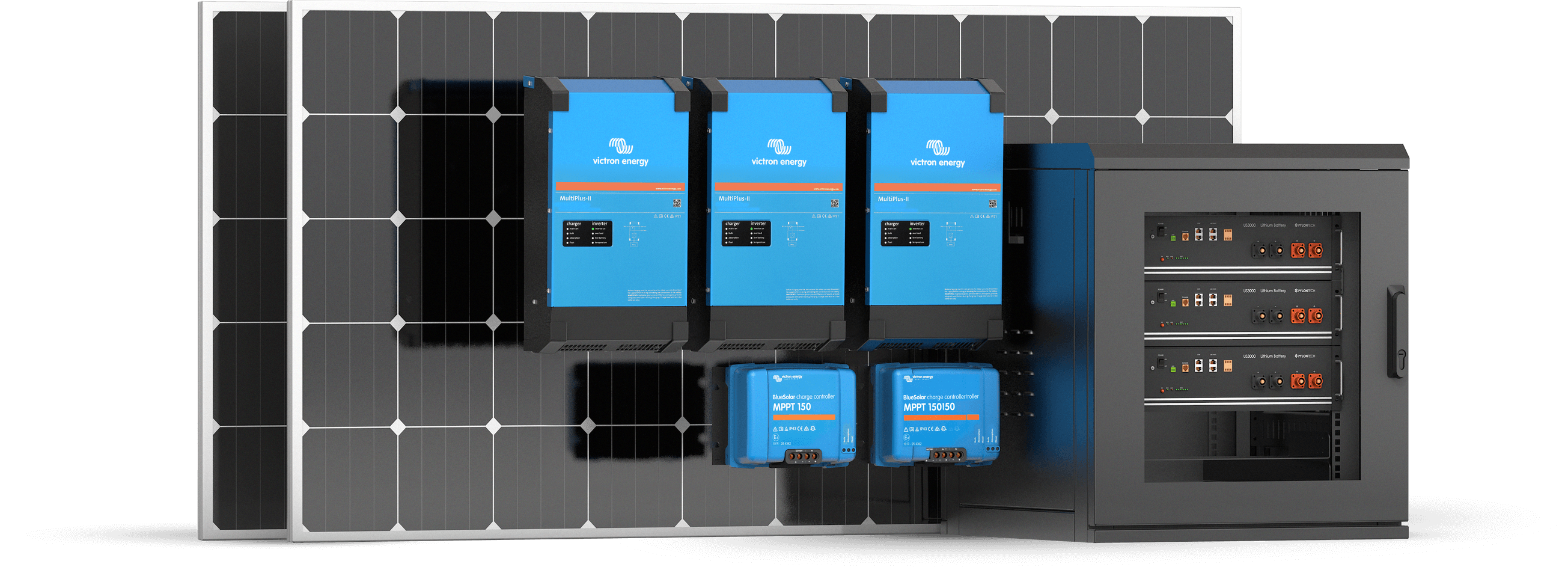

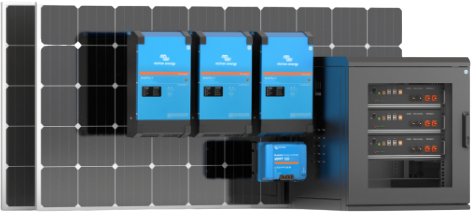

V2

MCore™
Menší řešení pro rodinné domy.

#
5,4
kWp

FVE PANELY

#
10,8
kWh

BATERIOVÉ
ULOŽIŠTĚ

  • Vhodné pro -

  • - elektrický ohřev vody

  • - dům s plným provozem

  • - Klimatizace

  • (nebo zařízení s obdobným odběrem)

FVE Panely 5,4 kWp

12x monokrystalický panel s výkonem 450 Wp (každý), účinností 20,22%, zárukou 12/25 let a předpokládanou životností 40 let

Měnič 9,0 kVA

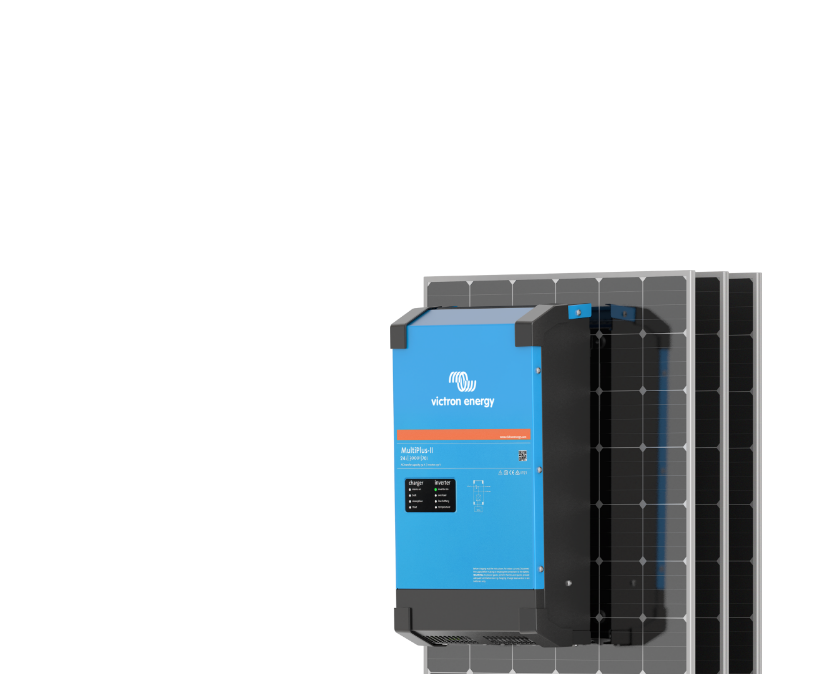

3x měnič Victron Multiplus II 3000/48V (3x3kVA – 9kVA) se zárukou 5 let, předpokládanou životností 25 let

MPPT regulátor

1x MPPT regulátor Victron SmartSolar 150/100 se zárukou 5 let, odhadovanou životností 25 let

Baterie 10,8 kWh

3x Pylontech US3000C se zárukou 10 let a odhadovanou životností 20 let/6000 cyklů při 90% DoD

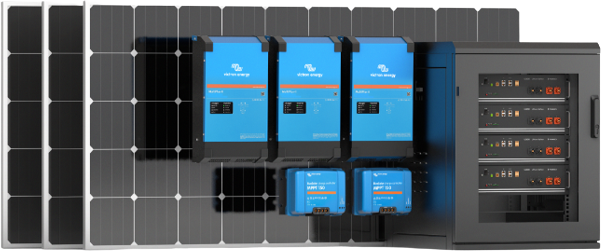

V3

MCore™
Střední řešení pro rodinné domy.

#
7,2
kWp

FVE PANELY

#
14,4
kWh

BATERIOVÉ
ULOŽIŠTĚ

  • Vhodné pro -

  • - elektrický ohřev vody

  • - elektrické vytápění

  • - dům s plným provozem

  • - klimatizace

  • - ohřev bazénu

    • (nebo zařízení s obdobným odběrem)

FVE Panely 7,2 kWp

16x monokrystalický panel s výkonem 450 Wp (každý), účinností 20,22%, zárukou 12/25 let a předpokládanou životností 40 let

Měnič 9,0 kVA

3x měnič Victron Multiplus II 3000/48V (3x3kVA – 9kVA) se zárukou 5 let, předpokládanou životností 25 let

MPPT regulátor

2x MPPT regulátor Victron BlueSolar 150/70 se zárukou 5 let, odhadovanou životností 25 let

Baterie 14,4 kWh

4x Pylontech US3000C se zárukou 10 let a odhadovanou životností 20 let/6000 cyklů při 90% DoD

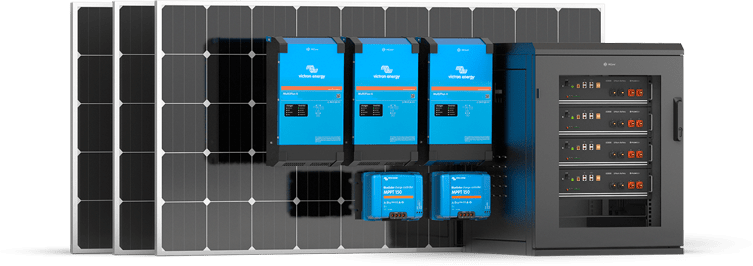

V4

MCore™
Výkonné řešeni pro rodinné domy.

#
9,9
kWp

FVE PANELY

#
18,0
kWh

BATERIOVÉ
ULOŽIŠTĚ

  • Vhodné pro -

  • - elektrický ohřev vody

  • - elektrické vytápění

  • - dům s plným provozem

  • - klimatizace

  • - ohřev bazénu

  • (nebo zařízení s obdobným odběrem)

FVE Panely 9,9 kWp

22x monokrystalický panel s výkonem 450 Wp (každý), účinností 20,22%, zárukou 12/25 let a předpokládanou životností 40 let

Měnič 15,0 kVA

3x měnič Victron Multiplus II 5000/48V (3x5kVA – 15kVA) se zárukou 5 let, předpokládanou životností 25 let

Měnič s MPPT regulátorem

Solární měnič SolarEdge 10K se zárukou 12 let, odhadovanou životností 30 let

Baterie 18,0 kWh

5x Pylontech US3000C se zárukou 10 let a odhadovanou životností 20 let/6000 cyklů při 90% DoD

ODESÍLÁM...

Nahráváme Vaše podklady.

# ODESLÁNO

Vaší žádost vyřídíme v co možné nejkratší době.

Nevyhovují Vám základní konfigurace, nebo vyžadujete vyšší výkon? Nastavte si parametry dle Vaší potřeby a naši odborníci pro Vás sestaví řešení a kalkulaci na míru.

POŽADOVANÝ VÝKON
FVE
# #
5 kWp

20x monokrystalický FVE panel (360 Wp)

POŽADOVANÁ KAPACITA
BATERIE
# #
10 kWh

4x baterie Pylontech US3000B (3,6 kWh)

JMÉNO A PŘÍJMENÍ*
E-MAIL*
TELEFON*

Odesláním souhlasíte se zpracovaním
osobních údajů.

#

Porovnání s
běžnými systémy

Porovnání
systémů FVE

Parametry
MCore™ Běžné systémy*

Využití vyrobené energie

Průměrný poměr využití energie vyrobené
fotovoltaickým systémem.
91 %

62 %

Nezávislost na distribuční síti

Schopnost systému fungovat i bez
distribuční sítě
ANO

NE

Minimální riziko poškození

Komponenty jsou odolné proti poškození
a poruše
ANO

NE

Back up při výpadku

V případě výpadku distribuční sítě dokáže
fungovat jako záložní zdroj
ANO

NE

Snadná rozšiřitelnost

Systém připraven pro zvýšení kapacity
i výkonu
ANO

NE

Počet měničů

Celkový počet měničů v třífázovém systému
3

1

Výkon/měnič

Maximální výkon měniče na fázi
3 kW

2 kW

Maximální výroba i při zastínění části panelů

Zapojení panelů eliminuje snížení jejich
výroby při částečném zastínění
ANO

NE

Online provoz a dalková konfigurace

Přístup přes internet umožňuje vzdálenou
správu a komunikaci se systémem
ANO

NE

Bez přetoků do distribuční sítě

Vlastnosti a výkon měniče zabraňují
nežádoucím přetokům do DS
ANO

NE

Rovnoměrné rozdělení výroby na každou fázi

Měnič dokáže rozdělit vyrobenou energii
na každou fázi rovnoměrně
ANO

NE

Neomezené měření na fázích

Vlastnosti systému nejsou znevýhodněny
měřením výroby a spotřeby
po jednotlivých fázích
ANO

NE
#

Využití energie - modelový příklad

Modelový příklad znázorňuje běžný provoz domácnosti ve 2 časových úsecích při využití ostrovního systému MCore™

01

Běžný provoz domácnosti ve 2 časových úsecích při využití ostrovního fotovoltaického systému MCore™
#
  • IHNED

    RYCHLOST
    PŘECHODU

  • 0 kW

    ODEBRÁNO
    Z D.S.

  • 0 kW

    POSLÁNO
    DO D.S.

  • 1,8 kW

    ULOŽENO DO
    BATERIE

  • 0 Kč

    CENA ODBĚRU
    Z D.S.

ČAS 1

18:20 až 18:39

MCore snadno rozdělí aktuální výrobu mezi jednotlivé fáze podle odběru a zbytek ukládá do baterie.

#

ČAS 2

18:39 až 18:43

MCore snadno rozdělí aktuální výrobu mezi jednotlivé fáze podle odběru a zbytek ukládá do baterie.

#

Vyhodnocení

Systém MCore přesně rozdělíl výrobu a pokryl spotřebu domácnosti bez odběrů z distribuční sítě. Zbytek uložil do baterie pro využítí později.

  • 1,8 kW

    ULOŽENO DO
    BATERIE

  • 0 kW

    ODEBRÁNO
    Z D. S.

  • 0 kW

    ODESLÁNO
    DO D. S.

vs.

02

Běžný provoz domácnosti ve 2 časových úsecích při využití běžně dostupného síťového systému
#
  • až 50 s

    RYCHLOST
    PŘECHODU

  • 1,6 kW

    ODEBRÁNO
    Z D.S.

  • 1,6 kW

    POSLÁNO
    DO D.S.

  • 1,8 kW

    ULOŽENO DO
    BATERIE

  • 7,87 Kč

    CENA ODBĚRU
    Z D.S.

ČAS 1

18:20 až 18:39

MCore snadno rozdělí aktuální výrobu mezi jednotlivé fáze podle odběru a zbytek ukládá do baterie.

#

ČAS 2

18:39 až 18:43

MCore snadno rozdělí aktuální výrobu mezi jednotlivé fáze podle odběru a zbytek ukládá do baterie.

#

Vyhodnocení

Systém MCore přesně rozdělíl výrobu a pokryl spotřebu domácnosti bez odběrů z distribuční sítě. Zbytek uložil do baterie pro pozdější využití.

  • 1,8 kW

    ULOŽENO DO
    BATERIE

  • 1,6 kW

    ODEBRÁNO
    Z D. S.

  • 1,6 kW

    ODESLÁNO
    DO D. S.

#

RACK

# #

OTEVŘENÝ
ZAVŘENÝ

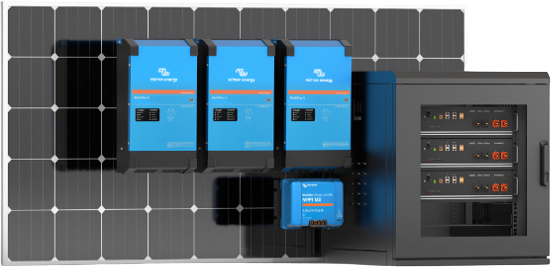

Komponenty
MCore™

U systému MCore™ je kladen důraz na dlouhou životnost, odolnost a kvalitu použitých komponentů.

#

01

FVE PANELY

VOLITELNÉ

Monokrystalické fotovoltaické moduly s nejvyším standardem kvality, garancí výkonu 20+ let a vysokou účinností 18-20%.

#

ŽIVOTNOST

#

02

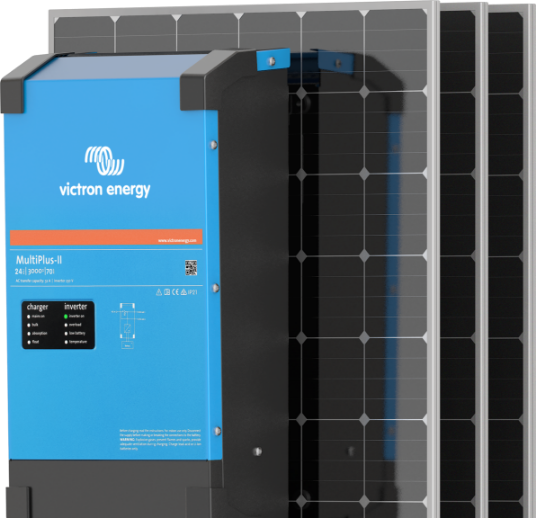

MĚNIČ & REGULÁTOR

VICTRON

3-fázový výstup systému složeného z výrobků znacky Victron je automaticky asymetrický.

#

VÝKON MĚNIČE

#

03

BATERIE

PYLONTECH | BYD

Vysoce kvalitní akumulátory s garancí 6000 nabíjecích cyklu. Baterie BYD a PYLONTECH jsou založeny na technologii LifePO4, mají integrovaný bateriový management s balancováním jednotlivých článků.

#

ŽIVOTNOST

#

Případová studie MCore™ V2

Rodinný dům s plánovanou roční spotřebou 13 MWh získá s MCore™ V2 41% pokrytí celkové spotřeby a roční úsporu 15 429,48 Kč*.

*Při současných cenách elektřiny

294 903 Kč

#

Celková investice klienta*
*Po odečtení dotace NZÚ

42,7%

#

Pokrytí spotřeby
domácnosti

1 003 364 Kč

#

Úspora za 20 let*
* Při současném vývoji cen energií

Cenová kalkulace
MCore™ V2

Cena obsahuje kompletní instalaci systému, vyřízení všech potřebných formalit, auditu a posudků k získání dotace a připojení FVE k distribuční síti.

Základní cena vč. DPH 459 900 Kč

Dotace NZÚ - 205 000 Kč

Výsledná cena vč. DPH 294 903 Kč

Přehled pokrytí spotřeby domácnosti

Celková spotřeba RD -

12 909 kWh

Celková výroba FVE -

5 517 kWh

Pokrytí spotřeby FVE -

42,7%

#

Předpokládaná úspora (za 20 let)

Roční úspora: 30 344,00 Kč

Systém FVE MCore V2 vyrobí ročně 5 517 kWh, což znamená při současných cenách elektřiny roční úsporu 30 344 Kč.

Celková úspora za 20 let: 1 003 364 Kč

Za posledních 10 let ceny elektřiny stoupají o cca 5% ročně dle údajů Eurostatu. V horizontu 20 let při stejném vývoji cen domácnost ušetří 1 003 364 Kč.

ODESÍLÁM...

Nahráváme Vaše podklady.

# ODESLÁNO

Vaší žádost vyřídíme v co možné nejkratší době.

Nezávazná poptávka MCore™

VELIKOST OBJEKTU °
120 ㎡

Odesláním souhlasíte se zpracovaním
osobních údajů.

Představujeme

Efektivní dům 2020+

Efektivní dům současnosti se vyznačuje zejména propojením všech využívaných technologií s maximálním důrazem na komfort, efektivitu a bezstarostnost. Všechny důležité technologie v domácnosti jsou řízeny centrálně, znají návyky uživatelů a automaticky reagují na jejich potřeby.

Smarthome #

Loxone vám dokáže ušetřit více než 50 000 pravidelných úkonů za rok, tedy zhruba 138 hodin života.

Moderní vytápění #

Novostavby dnes vykazují velmi specifické nároky na technologie, které je nezbytné volit přímo v souvislosti s vlastnostmi daného typu stavby. Jsou to totiž právě technologie, zejména vytápění, které vytváří klíčový rozdíl v kvalitě a komfortu života uvnitř budovy.
